Шахтный колодец предназначен для забора подземных вод на глубине залегания до 30 м. Колодец состоит из ствола, водоприемной части и оголовка - верхней надземной части шахты. Стволы бывают круглыми, прямоугольными, с поперечным размером в пределах 1—1,5 м.Для безопасности стенки шахты укрепляют обычно деревом, бутовым камнем, кирпичом или бетоном.

Самым простым и распространенным способом строительства колодцев считается его устройство в плотных грунтах. Шахту роют на всю глубину, после этого сооружают ствол, представляющий собой сруб, каменный, кирпичный или бетонный вертикальный канал. Для предотвращения осыпания стенок шахты их укрепляют с помощью деревянных щитов. Такого рода колодцы строят только при небольшой глубине залегания водоносных слоев, потому что вырыть шахту большой глубины так, чтобы ее стенки не осыпались, невозможно.

В настоящее время обычно используют безопасный опускной способ строительства колодца. В этом случае исключается вероятность того, что осыпающийся грунт может навредить работающему в шахте. Наращиваемый ствол опускается под своим весом по мере удаления грунта из-под него. Для этих целей используют венцы сруба или железобетонные кольца, диаметр которых позволяет работать внутри шахты.

Строительство колодца начинается с рытья котлована. После этого нужновыровнять дно и установить строго горизонтально первый венец сруба или железобетонное кольцо.

После того как ствол шахты выйдет на запланированный уровень, над колодцем устраивают П-образную стойку или треногу с лебедкой для подъема грунта. Пазы между венцами сруба забивают жирной глиной. Ее следует уплотнять как можно лучше, чтобы через щели не просачивалась вода по мере заглубления ствола. Зазоры между железобетонными кольцами устраняют с помощью цементного раствора. Собранный сруб укрепляется с внутренней стороны толстыми досками, что не позволяет сооружению разорваться во время опускания вдоль вырытой шахты.

Землю из-под стенок сруба убирают лопатами. После этого один человек должен спуститься в колодец. При подъеме грунта нужно соблюдать осторожность, потомучто ведро с землей может сорваться и упасть на работающего в шахте. В связи с этим перед подъемом грунта необходимо проверить веревку на прочность.

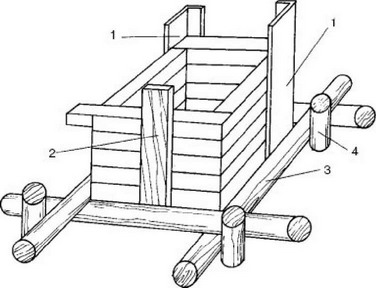

Чтобы при опускании не произошло застревания сруба, лучше делать это с помощью специальных направляющих (рис. 85).

На наружных сторонах сруба, по его углам, прибивают толстые доски. Для лучшего скрепления сруба на каждой его стороне устанавливают дополнительные средние направляющие. Это делает всю конструкцию более жесткой, что весьма важно при опускании. Затем вокруг сруба укладывают толстые бревна и забивают прочные колья большой длины. После этого сруб будет опускаться строго вертикально. После того как установка ствола закончится, направляющие останутся в грунте.

Устройство ствола из железобетонных колец не такое сложное, не требует дополнительных приспособлений, поэтому его выбирают гораздо чаще. Помимо этого, железобетонные кольца не гниют, что значительно увеличивает срок службы колодца. Такие колодцы называются трубными. В отличие от деревянных они не подвержены воздействию верховодки. Их стенки намного легче очищать от зеленого налета и слизи, всегда присутствующих в колодцах. В связи с этим гигиенические свойства железобетонных колодцев также намного выше, чем у деревянных.
